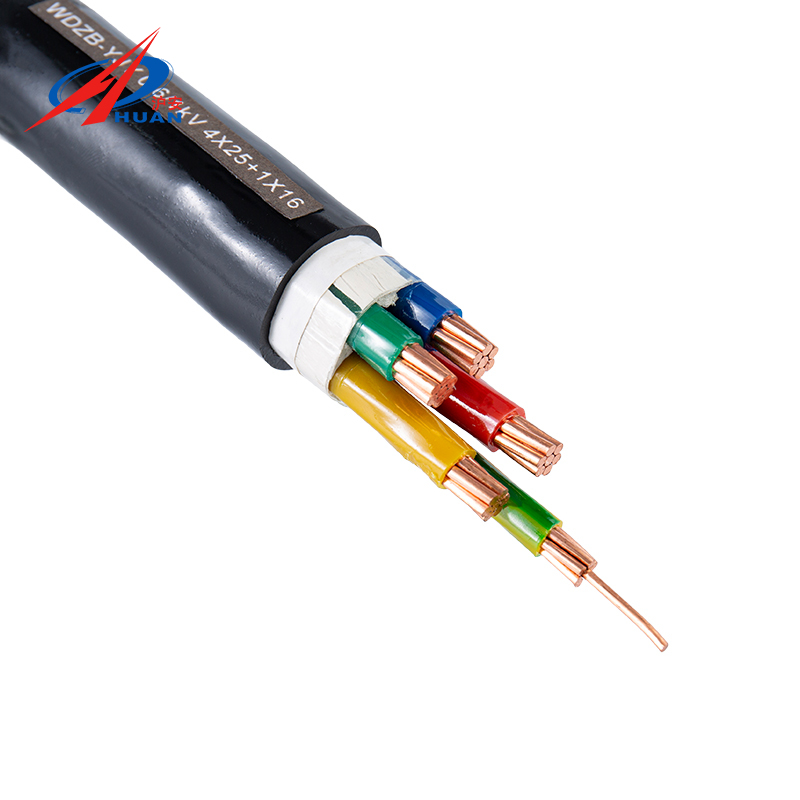

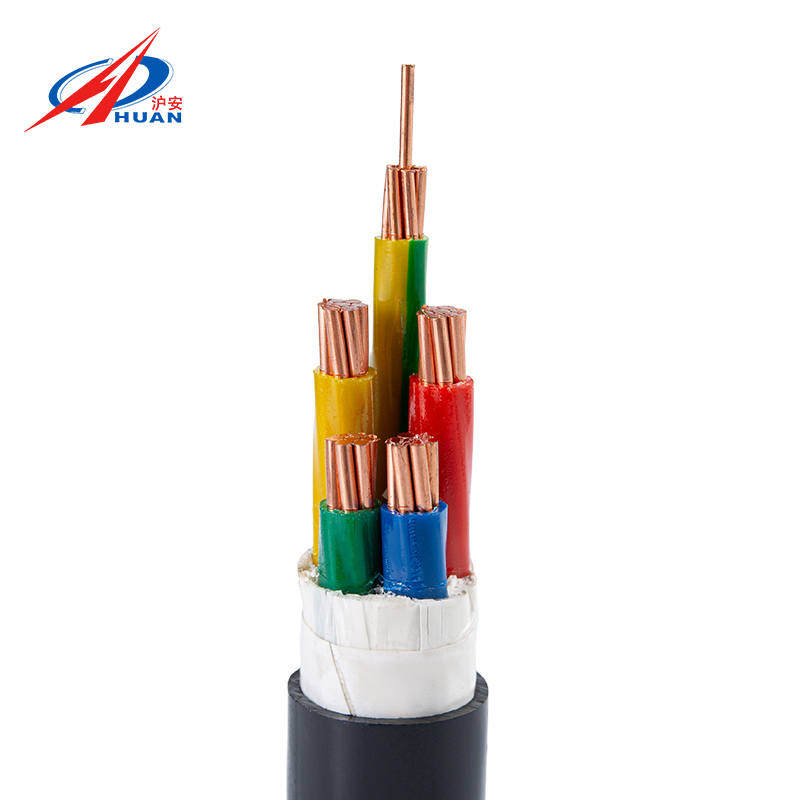

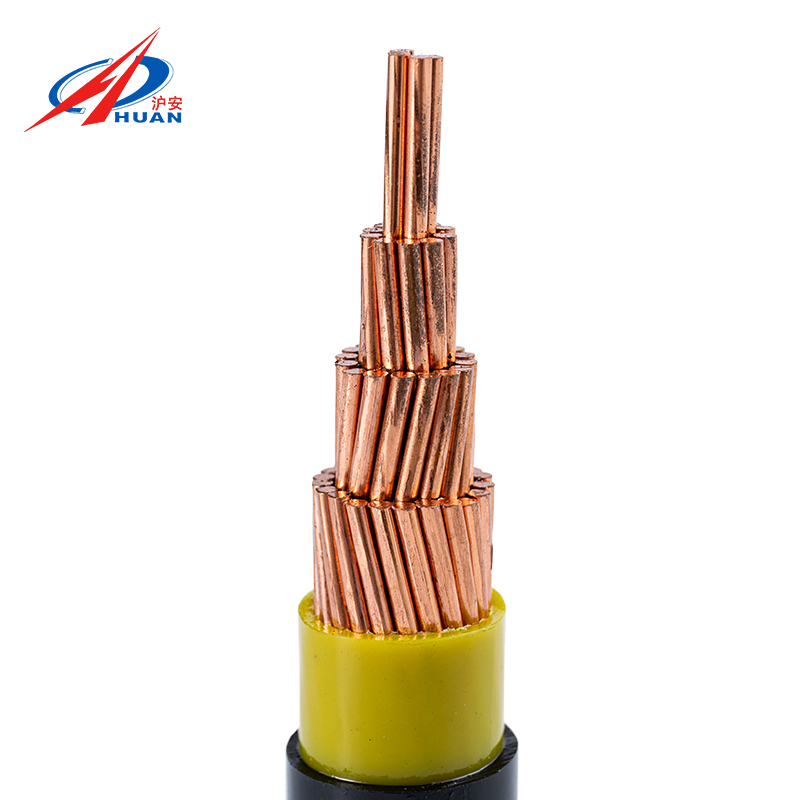

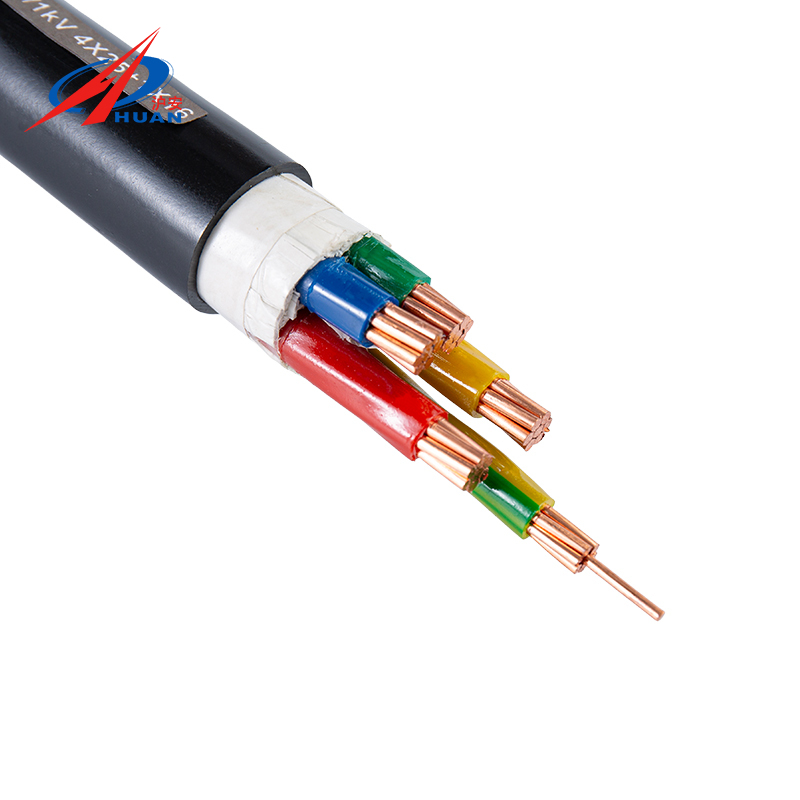

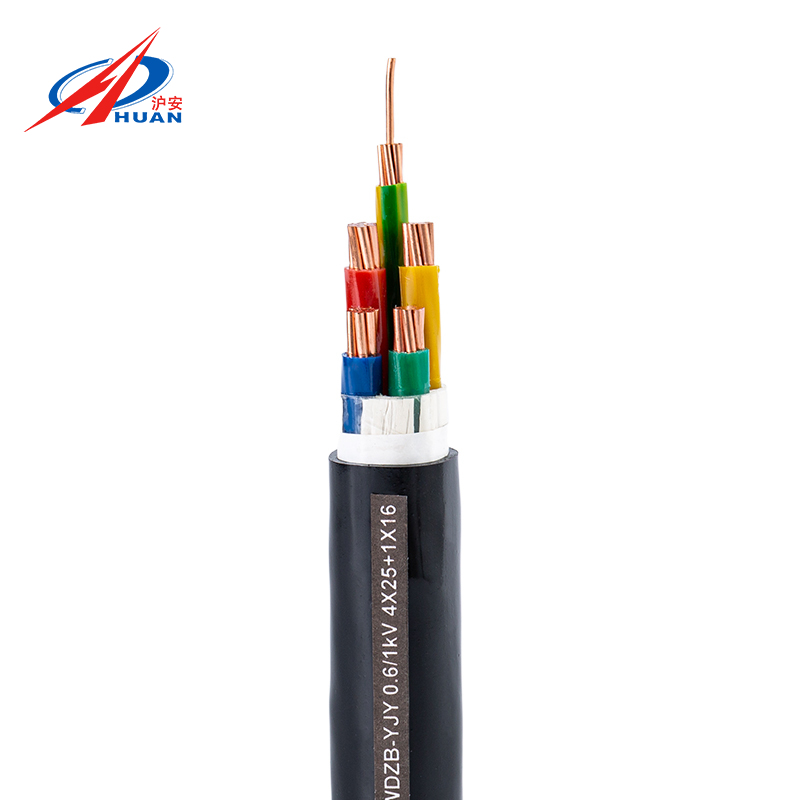

WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
ホーム / 製品 / 電源ケーブル / WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
  • WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
  • WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
  • WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
  • WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
  • WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
  • WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
  • WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
  • WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
  • WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
  • WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
  • WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
  • WDZ-YJY 0。6/1KV 銅コア架橋ポリエチレン絶縁ポリオレフィン保護シースハロゲンフリー低煙難燃性電源ケーブル
  • 製品詳細
  • FAQ



ケーブルモデル
WDZ(A/B/C)-YJY-0。6/1kV

アプリケーション範囲

この製品は、定格電圧が 0。6/1kV を超えない 50Hz AC 回路に電力伝送および配電用に適用されます。

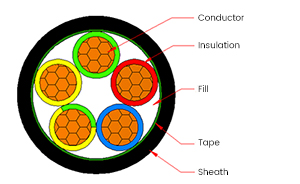

ケーブル構造

導体
クラス 1 またはクラス 2 の銅導体

絶縁
架橋ポリエチレン(XLPE)

シース
低煙ハロゲンフリー難燃性ポリオレフィン

製品規格
GB/T 12706。1-2020
GB/T 19666-2019

仕様範囲

1 コア: 1。5~1000 mm²
2 コア: 1。5~400 mm²
3 コア: 1。5~400 mm²
4 コア: 1。5~400 mm²
5 コア: 1。5~400 mm²
3+1 コア: 2。5~400 mm²
3+2 コア: 2。5~400 mm²
4+1 コア: 2。5~400 mm²

コアの識別

2 コア: ●赤 ●青
3 コア: ●黄色 ●緑 ●赤、または ●赤 ●青 ●黄色/緑
4 コア: ●黄色 ●緑 ●赤 ●青
5 コア: ●黄色 ●緑 ●赤 ●青 ●黄色/緑

シースカラー

●ブラック

定格電圧(U₀/U)
0。6/1kV

最大システム電圧(Um)

1。2kV

温度評価

導体の最大動作温度: +90°C
周囲動作温度: -15°C ~ +45°C
ケーブル敷設温度: 0°C 以上(周囲温度が 0°C 未満の場合、ケーブルの予熱が必要です)

最小曲げ半径

シングルコアケーブル:20D
マルチコアケーブル:15D
注: D はケーブルの実際の外径を示します

敷設方法
導管敷設、浅溝敷設、ケーブル溝敷設、トンネル敷設、層間敷設、支持架空敷設、吊り下げ架空敷設など。

WDZ-YJY-0。6/1kV ケーブル構造パラメータ (1 コア)
仕様(mm²) 導体直径(mm) 公称絶縁厚さ(mm) 公称シース厚さ(mm) おおよそのケーブル外径(mm) おおよそのケーブル重量(kg/km)
1×1。5 1。38 0。7 1。4 5。7 46
1×2。5 1。78 0。7 1。4 6。1 59
1×4 2。25 0。7 1。4 6。6 76
1×6 2。76 0。7 1。4 7。1 98
1×10 4 0。7 1。4 8。3 143
1×16 5 0。7 1。4 9。9 214
1×25 6。1 0。9 1。4 11。4 313
1×35 7。2 0。9 1。4 12。5 409
1×50 8。4 1 1。4 14。3 544
1×70 10 1。1 1。4 16。1 752
1×95 12 1。1 1。5 18。3 1016
1×120 13 1。2 1。5 19。5 1251
1×150 14。9 1。4 1。6 22。1 1546年
1×185 16。5 1。6 1。7 24。5 1932年
1×240 18。4 1。7 1。8 26。9 2514
1×300 21 1。8 1。8 29。7 3105
1×400 23。4 2 2 33 3965
1×500 26。6 2。2 2。1 36。8 5037
1×630 30 2。4 2。2 40。8 6389
1×800 34 2。6 2。3 45。7 8106
1×1000 38。2 2。8 2。5 50。7 10120

WDZ-YJY-0。6/1kV ケーブル構造パラメータ - 表 2 (2 コア)
仕様(mm²) 導体直径(mm) 公称絶縁厚さ(mm) 公称シース厚さ(mm) おおよそのケーブル外径(mm) おおよそのケーブル重量(kg/km)
2×1。5 1。38 0。7 1。8 10 122
2×2。5 1。78 0。7 1。8 10。8 152
2×4 2。25 0。7 1。8 11。7 193年
2×6 2。76 0。7 1。8 12。7 245
2×10 4 0。7 1。8 15。2 397
2×16 5 0。7 1。8 17。2 555
2×25 6。1 0。9 1。8 20。2 813
2×35 7。2 0。9 1。8 22。4 1057
2×50 8。4 1 1。8 26 1443
2×70 10 1。1 1。8 29。6 1977年
2×95 12 1。1 2 34 2670
2×120 13 1。2 2。1 36。6 3260
2×150 14。9 1。4 2。2 41。5 4073
2×185 16。5 1。6 2。3 45。7 5011
2×240 18。4 1。7 2。5 49。8 6329 さん
2×300 21 1。8 2。7 55。8 7909 さん
2×400 23。4 2 2。9 61。8 10013

WDZ-YJY-0。6/1kV 3コアケーブル構造パラメータ
仕様(mm²) 導体直径(mm) 公称絶縁厚さ(mm) 公称シース厚さ(mm) おおよそのケーブル外径(mm) おおよそのケーブル重量(kg/km)
3×1。5 1。38 0。7 1。8 10。4 141
3×2。5 1。78 0。7 1。8 11。3 182
3×4 2。25 0。7 1。8 12。3 238
3×6 2。76 0。7 1。8 13。4 310
3×10 4 0。7 1。8 16 487
3×16 5 0。7 1。8 18。2 698
3×25 6。1 0。9 1。8 21。5 1040
3×35 7。2 0。9 1。8 23。9 1368
3×50 8。4 1 1。8 27。7 1860年
3×70 10 1。1 1。9 31。8 2590
3×95 12 1。1 2 36。3 3491
3×120 13 1。2 2。1 39。1 4295
3×150 14。9 1。4 2。3 44。5 5361
3×185 16。5 1。6 2。4 49。1 6621
3×240 18。4 1。7 2。6 53。5 8432
3×300 21 1。8 2。8 59。9 10524
3×400 23。4 2 3。1 66。6 13415

WDZ-YJY-0。6/1kV 4コアケーブル構造パラメータ
仕様(mm²) 導体直径(mm) 公称絶縁厚さ(mm) 公称シース厚さ(mm) おおよそのケーブル外径(mm) おおよそのケーブル重量(kg/km)
4×1。5 1。38 0。7 1。8 11。2 169
4×2。5 1。78 0。7 1。8 12。2 220
4×4 2。25 0。7 1。8 13。3 292
4×6 2。76 0。7 1。8 14。5 384
4×10 4 0。7 1。8 17。5 609
4×16 5 0。7 1。8 19。9 877
4×25 6。1 0。9 1。8 23。6 1317
4×35 7。2 0。9 1。8 26。4 1757年
4×50 8。4 1 1。9 30。6 2373
4×70 10 1。1 2 35。2 3319 さん
4×95 12 1。1 2。1 40。3 4491
4×120 13 1。2 2。3 43。6 5557
4×150 14。9 1。4 2。4 49。4 6902 さん
4×185 16。5 1。6 2。6 54。7 8553
4×240 18。4 1。7 2。8 59。6 10918
4×300 21 1。8 3 66。8 13636
4×400 23。4 2 3。3 74。2 17385

WDZ-YJY-0。6/1kV 5コアケーブル構造パラメータ
仕様(mm²) 導体直径(mm) 公称絶縁厚さ(mm) 公称シース厚さ(mm) おおよそのケーブル外径(mm) おおよそのケーブル重量(kg/km)
5×1。5 1。38 0。7 1。8 12 196年
5×2。5 1。78 0。7 1。8 13。1 260
5×4 2。25 0。7 1。8 14。4 349
5×6 2。76 0。7 1。8 15。7 462
5×10 4 0。7 1。8 19 736
5×16 5 0。7 1。8 21。7 1069
5×25 6。1 0。9 1。8 26 1634年
5×35 7。2 0。9 1。8 29 2161
5×50 8。4 1 2 33。8 2932年
5×70 10 1。1 2。1 38。9 4106
5×95 12 1。1 2。3 44。7 5574
5×120 13 1。2 2。4 48。1 6870
5×150 14。9 1。4 2。6 54。8 8570
5×185 16。5 1。6 2。8 60。6 10609
5×240 18。4 1。7 3 66。1 13562
5×300 21 1。8 3。2 74。1 16940年
5×400 23。4 2 3。6 82。5 21639

WDZ-YJY-0。6/1kV 3+1コアケーブル構造パラメータ
仕様(mm²) 導体直径(mm) 公称絶縁厚さ(mm) 公称シース厚さ(mm) おおよそのケーブル外径(mm) おおよそのケーブル重量(kg/km)
3×2。5+1×1。5 1。78/1。38 0。7/0。7 1。8 11。9 206
3×4+1×2。5 2。25/1。78 0。7/0。7 1。8 13 274
3×6+1×4 2。76/2。25 0。7/0。7 1。8 14。2 361
3×10+1×6 4。0/2。76 0。7/0。7 1。8 16。7 554
3×16+1×10 5。0/4。0 0。7/0。7 1。8 19。2 804
3×25+1×16 6。1/5。0 0。9/0。7 1。8 22。6 1200
3×35+1×16 7。2/5。0 0。9/0。7 1。8 24。8 1531年
3×50+1×25 8。4/6。1 1。0/0。9 1。8 28。8 2097年
3×70+1×35 10。0/7。2 1。1/0。9 1。9 33 2912年
3×95+1×50 12。0/8。4 1。1/1。0 2。1 37。9 3941
3×120+1×70 13。0/10。0 1。2/1。1 2。2 41。3 4961 さん
3×150+1×70 14。9/10。0 1。4/1。1 2。3 46。1 5988
3×185+1×95 16。5/12。0 1。6/1。1 2。5 51。2 7502
3×240+1×120 18。4/13。0 1。7/1。2 2。7 55。8 9526
3×300+1×150 21。0/14。9 1。8/1。4 2。9 62。6 11903年
3×400+1×185 23。4/16。5 2。0/1。6 3。1 69。3 15082

仕様(mm²) 導体直径(mm) 公称絶縁厚さ(mm) 公称シース厚さ(mm) おおよそのケーブル外径(mm) おおよそのケーブル重量(kg/km)
3×2。5+2×1。5 1。78/1。38 0。7/0。7 1。8 12。7 235
3×4+2×2。5 2。25/1。78 0。7/0。7 1。8 13。9 314
3×6+2×4 2。76/2。25 0。7/0。7 1。8 15。2 417
3×10+2×6 4。0/2。76 0。7/0。7 1。8 17。8 639
3×16+2×10 5。0/4。0 0。7/0。7 1。8 20。7 938
3×25+2×16 6。1/5。0 0。9/0。7 1。8 24。5 1419
3×35+2×16 7。2/5。0 0。9/0。7 1。8 26。5 1739年
3×50+2×25 8。4/6。1 1。0/0。9 1。9 31。2 2436
3×70+2×35 10。0/7。2 1。1/0。9 2 35。6 3358
3×95+2×50 12。0/8。4 1。1/1。0 2。2 40。9 4539
3×120+2×70 13。0/10。0 1。2/1。1 2。3 44。8 5781
3×150+2×70 14。9/10。0 1。4/1。1 2。4 49。3 6814
3×185+2×95 16。5/12。0 1。6/1。1 2。6 55 8623
3×240+2×120 18。4/13。5 1。7/1。2 2。8 60。1 10927
3×300+2×150 21。0/14。9 1。8/1。4 3 67。2 13614
3×400+2×185 23。4/16。5 2。0/1。6 3。3 74。7 17258

仕様(mm²) 導体直径(mm) 公称絶縁厚さ(mm) 公称シース厚さ(mm) おおよそのケーブル外径(mm) おおよそのケーブル重量(kg/km)
4×2。5+1×1。5 1。78/1。38 0。7/0。7 1。8 12。9 247
4×4+1×2。5 2。25/1。78 0。7/0。7 1。8 14。1 330
4×6+1×4 2。76/2。25 0。7/0。7 1。8 15。4 438
4×10+1×6 4。0/2。76 0。7/0。7 1。8 18。4 687
4×16+1×10 5。0/4。0 0。7/0。7 1。8 21。2 1003
4×25+1×16 6。1/5。0 0。9/0。7 1。8 25。2 1522
4×35+1×16 7。2/5。0 0。9/0。7 1。8 27。7 1944年
4×50+1×25 8。4/6。1 1。0/0。9 1。9 32。3 2666
4×70+1×35 10。0/7。2 1。1/0。9 2。1 37。3 3733
4×95+1×50 12。0/8。4 1。1/1。0 2。2 42。6 5031
4×120+1×70 13。0/10。0 1。2/1。1 2。4 46。5 6327 さん
4×150+1×70 14。9/10。0 1。4/1。1 2。5 51。9 7663
4×185+1×95 16。5/12。0 1。6/1。1 2。7 57。7 9592
4×240+1×120 18。4/13。5 1。7/1。2 2。9 63 12218 さん
4×300+1×150 21。0/14。9 1。8/1。4 3。1 70。5 15236
4×400+1×185 23。4/16。5 2。0/1。6 3。4 78。3 19372年

WDZ-YJY-0。6/1kVケーブルの長期許容電流容量(表9)
シングルコア 2コア 3〜5コア
手配 三角形の配置 ¹) フラット配置 ²) 別々に敷設された単一のケーブル ³) 別々に敷設された単一のケーブル ³)
断面(mm²) 現在の収容力(A) 現在の収容力(A) 現在の収容力(A) 現在の収容力(A)
1。5 26 32 28 20
2。5 31 41 33 28
4 41 54 43 37
6 52 68 55 47
10 71 93 76 65
16 92 120 97 84
25 120 155 130 110
35 150 195年 160 135
50 180 235 195年 170
70 230 295 245 215
95 285 370 305 265
120 335 430 355 310
150 385 495 405 350
185年 450 570 465 405
240 535 680 480
300 620 790 555
400 720 920 640
500 835 1080
630 960 1260
800 1110 1470年
1000 1230 1630年
動作温度 90℃
周囲温度 40℃


注記:
1) ケーブルは三角形に配置すると互いに接触します。
2) ケーブル間の中心距離は、平面内に配置した場合、ケーブルの外径の 2 倍になります。
3) 単一のケーブルは別々に敷設されます(すなわち、隣接するケーブルはこのケーブルに熱の影響を与えません)。

さまざまな周囲温度の電流搬送能力補正係数表(表 10)
コンダクタの動作温度 (℃) 周囲温度 (℃)(空気中)
20℃ 25℃ 30℃ 35℃ 40℃ 45℃ 50℃ 55℃
90 1。23 1。17 1。12 1。06 1 0。94 0。87 0。81

WDZ-YJY-0。6/1kV ケーブル導体 DC および AC 抵抗
断面(mm²) 最大。20℃における導体の直流抵抗(Ω/km) 最大。20℃における導体の交流抵抗(Ω/km)
1。5 12。1 15。4
2。5 7。41 9。45
4 4。61 5。88
6 3。08 3。93
10 1。83 2。33
16 1。15 1。47
25 0。727 0。972
35 0。524 0。668
50 0。387 0。493
70 0。268 0。342
95 0。193 0。246
120 0。153 0。196
150 0。124 0。159
185年 0。0991 0。128
240 0。0754 0。0982
300 0。0601 0。0792
400 0。047 0。0631
500 0。0366 0。0509
630 0。0283 0。0414

WDZ-YJY-0。6/1kV ケーブル導体許容短絡電流
断面(mm²) 短絡持続時間(s)kA
1s 2s 3s
1。5 0。12 0。08 0。07
2。5 0。32 0。22 0。18
4 0。5 0。36 0。29
6 0。76 0。54 0。44
10 1。3 0。89 0。73
16 2 4。1 1。2
25 3。8 2。7 2。2
35 5。2 3。7 3
50 7。6 5。3 4。3
70 10。3 7。3 6
95 13。9 9。9 8。1
120 17。5 12。5 10。2
150 21。8 15。5 12。8
185年 26。9 19。1 15。7
240 34。8 24。7 20。3
300 43。4 30。9 25。3
400 57。8 41。1 33。6
500 72。2 51。3 42
630 90。9 64。5 52。8
